Vanne de chasse automatique
– BREVET FR 2 989 979 –

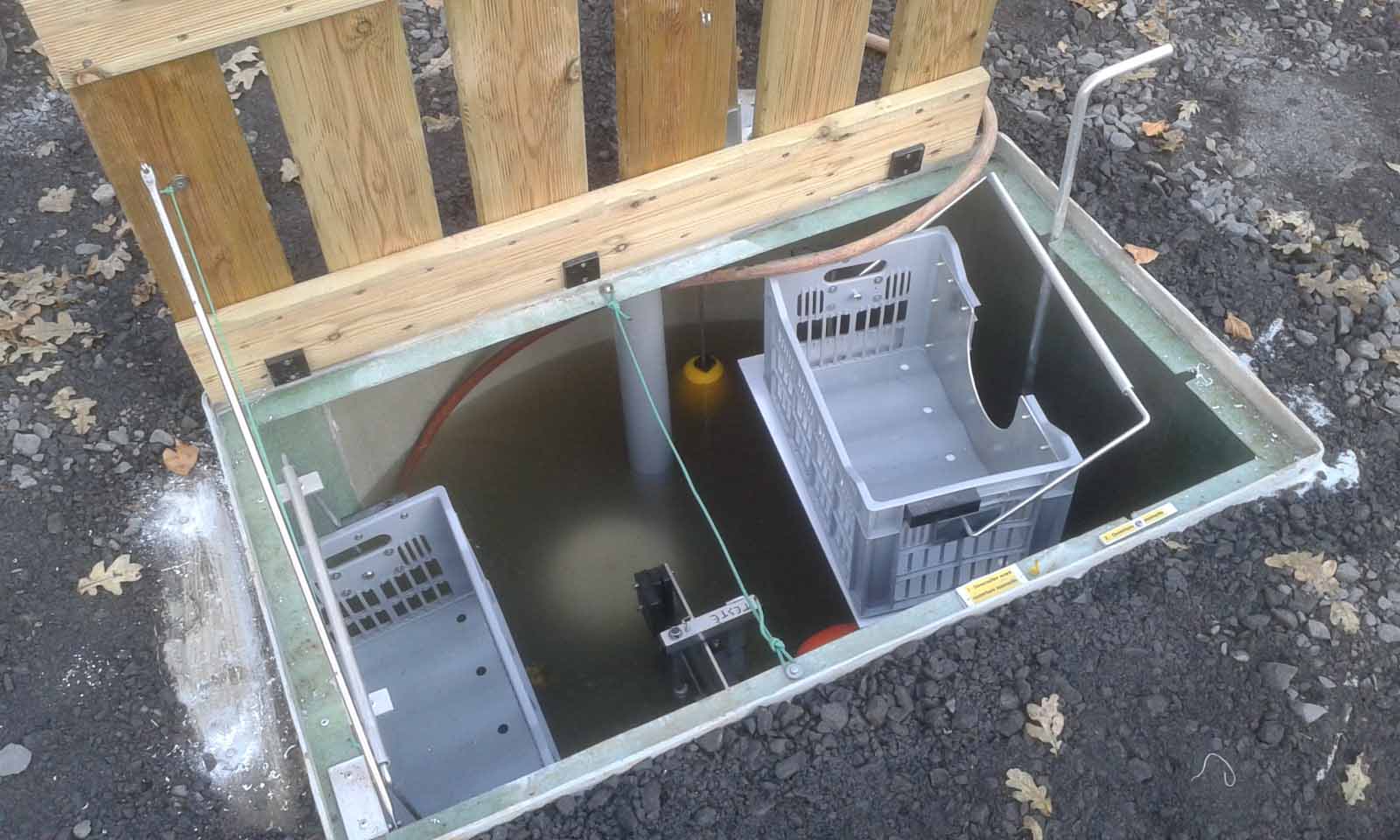

La vanne de chasse automatique des ateliers deqep est raccordée au piquage de sortie en fond de cuve. C’est une vanne de type murale à guillotine.
Son rôle est de libérer, à fort débit, un volume prédéterminé d’effluents stockés dans la cuve. Le dispositif doit permettre la création d’une lame d’eau sur la surface du massif filtrant.
Autonome en énergie, elle utilise la charge hydrostatique des effluents stockés dans la cuve et des organes flotteurs qui gèrent son ouverture et sa fermeture.
Pour répondre à toutes les demandes, nous proposons 2 tailles de vannes de chasses en DN200 mm et DN250 mm. La hauteur de déclenchement de la bâchée est réglable manuellement (Ht de marnage mini : 0,45 m et maxi :1,8 m).
Une vanne de chasse DN200 offre un débit moyen à 1,8 m de marnage de 320 m3/h.
Une vanne de chasse DN250 offre un débit moyen à 1,8 m de marnage de 520 m3/h.
Données valables en sortie libre de chasse (sans pertes de charges)
Téléchargez et imprimez les courbes de débits
Caractéristiques avantageuses :
– conçue pour fonctionner en eaux brutes ;
– pérennité de l’étanchéité garantie par le principe de portée auto-nettoyante ;
– ouverture et fermetures franches :
– pas de pièce d’usure ;
– nettoyage du mobile à haute pression ;
– réglage aisé du volume de bâchée.
Matériaux utilisés : PVC, PEHD, aluminium, acier inoxydable, caoutchouc EPDM.
